מהן שיטות החיבור של מנהלי התקן LED?



עבור מקצועני מחקר ופיתוח של מוצרי LED, ייצור והתקנה, בחירת שיטת החיבור הנכונה לדרייבר לד היא חיונית להבטחת יציבות המוצר, הארכת חיי השירות והפחתת עלויות התחזוקה. מאמר זה יפרט את המאפיינים, היתרונות, החסרונות והתרחישים הרלוונטיים של כל שיטת חיבור לדרייבר LED כדי לעזור לך לבצע בחירות מדויקות.



1. חיבור לסדרה

שיטת החיבור לסדרה פשוטה במעגל: נוריות LED מחוברות מקצה לקצה בלולאה. מכיוון שנורות LED הן מכשירים מסוג -זרם, הזרם הזורם דרך כל LED במהלך הפעולה הוא עקבי, מה שבעצם יכול להבטיח עוצמת אור אחידה של כל LED.



יתרונות: מבנה מעגל פשוט וחיבור קל, עם בהירות אחידה של נוריות. חסרונות: יש לו פגם קטלני-אם נורית אחת נכשלת ופותחת את המעגל, מחרוזת ה-LED כולה תכבה, מה שמשפיע על האמינות. לכן, נדרשות נוריות- באיכות גבוהה כדי לשפר את האמינות הכוללת.



הערה לגבי התאמת דרייבר: אם נעשה שימוש בדריבר לד במתח קבוע, קצר חשמלי של LED אחד יגרום להגדלת זרם המעגל, מה שעלול לפגוע בכל הנוריות הבאות כאשר הוא מגיע לערך מסוים. עם זאת, אם נעשה שימוש במנהל התקן LED עם זרם קבוע, הזרם נשאר ללא שינוי כאשר נורית LED אחת קצרה- מבלי להשפיע על נוריות LED אחרות. ללא קשר לסוג הנהג, המעגל כולו לא יידלק אם נורית כלשהי פתוחה- במעגל.



תרחישים ישימים: מחרוזות תאורת LED-נמוכות, מנורות דקורטיביות קטנות ותרחישים עם מספר קטן של נוריות LED ודרישות אמינות נמוכות.





2. חיבור מקביל

שיטת החיבור המקביל מאופיינת בנורות לד המחוברות במקביל בשני הקצוות. במהלך הפעולה, כל LED נושא את אותו מתח, אך ייתכן שהזרם לא יהיה שווה-אפילו עבור נוריות LED מאותו דגם, מפרט ואצווה, עקב הבדלים בתהליכי ייצור.



יתרונות: מתח נדרש נמוך ומבנה מעגל פשוט. חסרונות: חלוקת זרם לא אחידה עלולה להפחית את חיי השירות של נוריות עם זרם מופרז ואף לשרוף אותן לאורך זמן. האמינות אינה גבוהה, במיוחד כאשר מספר הנוריות גדול, ההסתברות לכשל עולה משמעותית.



הערה לגבי התאמת דרייבר: בשל נפילות המתח השונות קדימה של כל LED, הבהירות של כל LED עשויה להיות לא עקבית. אם נורית אחת קצרה-, כל המעגל יהיה קצר-, ונוריות נוריות אחרות לא יפעלו כרגיל. אם נורית אחת פתוחה-במעגל, שימוש במנהל התקן זרם קבוע יגביר את הזרם המופץ לשאר הנוריות, מה שעלול לגרום לנזק; שימוש בנהג מתח קבוע לא ישפיע על הפעולה הרגילה של מעגל ה-LED כולו.



תרחישים ישימים: מוצרי LED במתח-נמוך, ציוד תאורה בקנה מידה קטן-ותרחישים שבהם אספקת המתח מוגבלת אך דרישות האמינות אינן גבוהות.





3. חיבור מנהל התקן LED: חיבור-סדרתי מקביל (מעורב).

שיטת החיבור המעורב משלבת חיבורים סדרתיים ומקבילים: מספר נוריות מחוברות תחילה בסדרה ליצירת ענף, ולאחר מכן מחברים מספר סניפים במקביל לאספקת המתח לדרייבר. כאשר ללדים יש עקביות בסיסית, שיטת החיבור הזו מבטיחה שהמתח של כל הענפים שווה בעצם, וגם הזרם הזורם בכל ענף הוא עקבי בעצם.



יתרון ליבה: הוא משמש בעיקר בתרחישים עם מספר גדול של נוריות לד. כשל של נוריות LED בענף אחד ישפיע רק על האפקט הזוהר של אותו ענף, מה שמשפר מאוד את האמינות בהשוואה לחיבורים פשוטים בסדרה או מקבילה.

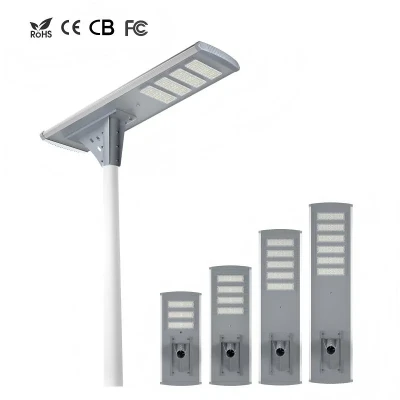

יישום מעשי: נכון לעכשיו, מנורות LED רבות-בהספק רב (כגון פנסי רחוב LED, תאורה תעשייתית ותאורה מסחרית) מאמצות בדרך כלל את שיטת החיבור הזו, המשיגה איזון טוב בין פרקטיות ואמינות.



תרחישים ישימים: מנורות LED-בהספק רב, פרויקטי תאורה-בקנה מידה גדול ותרחישים עם דרישות גבוהות לאמינות ובהירות אחידה.





4. חיבור מערך

המבנה העיקרי של שיטת חיבור המערך הוא: כל ענף מורכב מ-3 נוריות LED כקבוצה, המחוברות בהתאמה למסופי הפלט Ua, Ub ו-Uc של הדרייבר. כאשר כל 3 נוריות ה-LED בענף תקינות, הן פולטות אור בו-זמנית; אם נורית LED אחת או שתיים נכשלות ופותחות את המעגל, לפחות LED אחד עדיין יכול לעבוד כרגיל.



יתרון הליבה: עיצוב זה יכול לשפר מאוד את האמינות הזוהרת של כל קבוצת נוריות LED, ובכך לשפר את האמינות הכוללת הזוהרת של מערכת ה-LED כולה. יש לציין ששיטה זו דורשת מספר קבוצות של ספקי כוח קלט, שמטרת הליבה שלהם היא לשפר את אמינות העבודה של נוריות LED ולהפחית את שיעור הכשל הכולל במעגל.



תרחישים ישימים: מוצרי LED-מהימנים גבוהים, כגון תאורת חירום, תאורה רפואית ותאורת חוץ הדורשים פעולה יציבה-לטווח ארוך.





כיצד לבחור את שיטת החיבור הנכונה?

לארבע שיטות חיבור מנהלי התקן LED יש יתרונות וחסרונות משלהם, ואין פתרון "אחד-מתאים-לכולם". ביישומים מעשיים, עליך לשקול באופן מקיף את הגורמים הבאים כדי לבצע בחירה סבירה:

• כוח מוצר LED ומספר נוריות
• תרחישי שימוש בפועל ודרישות מהימנות
• סוג מנהל התקן LED (זרם קבוע/מתח קבוע)
• עלות תחזוקה ובהמשך נוחות תפעול ותחזוקה



רק על ידי בחירה בשיטת החיבור המתאימה נוכל לתת משחק מלא ליתרונות הביצועים של נוריות LED, להבטיח-פעולה יציבה לטווח ארוך של מוצרים ולאזן בין אפקט השימוש וחיי השירות.



אם יש לך שאלות לגבי בחירת שיטת חיבור לדרייבר, או שאתה צריך להתאים אישית ערכת חיבור מתאימה בהתאם לפרמטרים הספציפיים של המוצר שלך, אל תהסס לפנות אלינו לקבלת תמיכה טכנית מקצועית.
